DIN6796碟形墊圈標準參數表

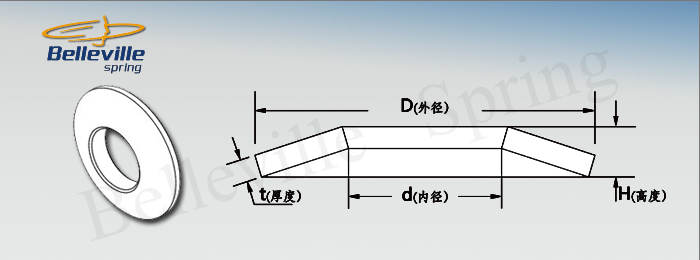

DIN6796碟形墊圈示意圖
DIN6796碟形墊圈標準參數表
|
規 格 |
D外徑 |
d內徑 |
t厚度 |
H max |
H min |
F/N |
公斤/1000片 |
|
M2 |
5 |
2.2 |
0.4 |
0.6 |
0.5 |
630 |
0.05 |
|
M2.5 |
6 |
2.7 |
0.5 |
0.72 |
0.61 |
950 |
0.09 |
|
M3 |
7 |
3.2 |
0.6 |
0.85 |
0.72 |
1320 |
0.14 |
|
M3.5 |
8 |
3.7 |
0.8 |
1.06 |
0.92 |
2400 |
0.25 |
|
M4 |
9 |
4.3 |
1 |
1.3 |
1.12 |
3800 |
0.38 |
|
M5 |
11 |
5.3 |
1.2 |
1.55 |
1.35 |
5500 |
0.68 |
|
M6 |
14 |
6.4 |
1.5 |
2 |
1.7 |
8600 |
1.42 |
|
M7 |
17 |
7.4 |
1.75 |
2.3 |
2 |
11300 |
2.51 |
|
M8 |
18 |
8.4 |
2 |
2.6 |
2.24 |
14900 |
3.1 |
|
M10 |
23 |
10.5 |
2.5 |
3.2 |
2.8 |
22100 |
5.13 |
|
M12 |
29 |
13 |
3 |
3.95 |
3.43 |
34100 |
12.35 |
|
M14 |
35 |
15 |
3.5 |
4.65 |
4.14 |
46000 |
21.44 |
|
M16 |
39 |
17 |
4 |
5.25 |
4.58 |
59700 |
30.19 |
|
M18 |
42 |
19 |
4.5 |
5.8 |
5.08 |
74400 |
38.68 |
|
M20 |
45 |
21 |
5 |
6.4 |
5.6 |
93200 |
48.52 |
|
M22 |
49 |
23 |
5.5 |
7.05 |
6.15 |
114000 |
63.07 |
|
M24 |
56 |
25 |
6 |
7.75 |
6.77 |
131000 |
92.3 |
|
M27 |
60 |
28 |
6.5 |
8.35 |
7.3 |
154000 |
112.13 |
|
M30 |
70 |
31 |
7 |
9.2 |
8 |
172000 |
168.92 |
|
M33 |
76 |
34 |
7.5 |
10 |
8.5 |
226000 |
213.52 |
|
M36 |
83 |
37.2 |
8 |
10.5 |
9.2 |
276000 |
271.39 |
|
M42 |
96 |
43.5 |
8.5 |
12 |
10.5 |
290000 |
383.61 |
|
M48 |
110 |
49.5 |
9 |
12.5 |
11 |
261000 |
535.18 |
|
M56 |
128 |
58 |
9.5 |
13.5 |
12 |
260000 |
762.21 |
|
M64 |
136 |
66 |
10 |
14 |
12.8 |
277000 |
871.34 |
|
M72 |
145 |
74 |
10.5 |
15 |
13 |
327000 |
1006.08 |
|
M90 |
160 |
92.5 |
11 |
16 |
14 |
378000 |
1155.31 |
|
M100 |
180 |
102.5 |
11.5 |
17 |
15 |
370000 |
1551.52 |
|
M125 |
220 |
128 |
12 |
19 |
16.5 |
365000 |
2367.49 |
